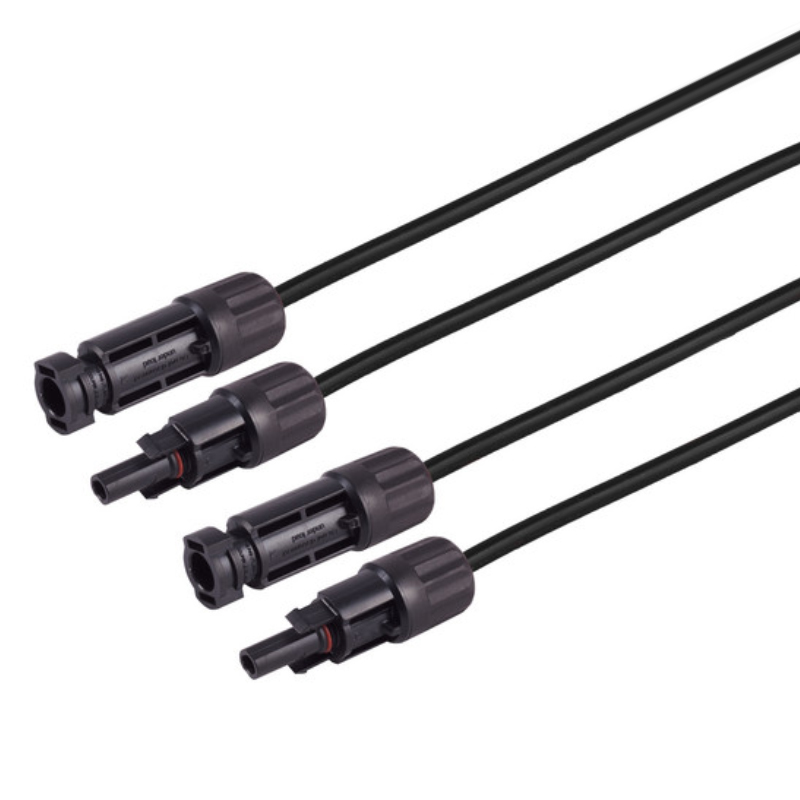

PV4 Verlängerung, 4mm², 2er Set SW/SW, 3m 02-32045

Solarverlängerungskabel Set für serielle als auch parallele Verkabelungen von Photovoltaik-Anlagen. Ein Set besteht aus zwei Kabeln, die beiden Kabeln sind je einmal mit Stecker auf Buchse konfektioniert. Die PV4, auch unter dem Markennamen MC4 (Multi Contact) bekannt, sind die Standard-Steckverbinder für Photovoltaik-Anlagen. Dank H1Z2Z2-K und IEC 62852 Zertifizierung brauchen Sie sich keine Gedanken über Sicherheit oder Qualität machen. Stecker / Buchse
• Anschlüsse: PV4 Stecker auf PV4 Buchse
• Steckverbindung: Ø 4mm
• Kontaktmaterial: verzinntes Kupfer
• Ausführung des Kontakts: Stiftstecker / Stiftbuchse, Einzelkontakt
• Herstellungsverfahren des Kontaktes: gedrechselt
• Montageart: gecrimpt
• Stecksystem: NEC-Locking-Type
• Isolationsmaterial: PPO
• Verriegelungssystem: Snap-in
• Überspannungskategorie: CAT II
• Verschmutzungsgrad: 2
• Schutzklasse: 2
• Schutzart (gesteckt): IP68, 1m / 1h
• Flammklasse: UL94 V-0
• Bemessungsspannung: 1500 Volt DC
• Prüfspannung: 6 kV (50 Hz, 1 min.)
• Kontaktwiderstand: ? 0,25 m?
• Bemessungsstrom (IEC 62852 bei 85 °C): 4,0mm² (12AWG) 35 A
• Bemessungsstoßspannung: 16 kV
• Umgebungstemperatur: -40 °C bis +90 °C Kabel
• Anzahl der Leiter: 1
• Leiterquerschnitt: 4,0mm²
• Leitermaterial: verzinntes Kupfer
• Adern Typ: Litze / feindrähtig (stranded)
• Kabeltyp: Rundkabel
• Anzahl der Isolatoren: 2
• Material Isolator: Elektronenstrahl vernetztes XLPO (halogenfrei)
• Farbe: schwarz
• Material Isolator Außenmantel: Elektronenstrahl vernetztes XLPO (halogenfrei)
• Farbe: schwarz
• Durchmesser Kabel (ca.): 5,6mm
• Minimaler Biegeradius (Statisch): 4 x OD
• Minimaler Biegeradius (Dynamisch): 5 x OD
• Nennspannung: AC U0/U = 1 kV, DC 1,5 kV (max. erlaubt U0 1,8 kV DC)
• Prüfwechselspannung: 6,5 kV AC
• Umgebungstemperatur: -40 °C bis +90 °C, am Leiter max. +120 °C
• Lagertemperatur: maximal +45 °C
• Leiterwiderstand bei +20 °C: ? 5,09 ?/km
• Isolationswiderstand bei +20 °C: ? 1000 M?/km
• Strombelastbarkeit bei +60 °C: 55 Ampere
• Zertifizierung: H1Z2Z2-K (Kabel), IEC 62852 (Stecker / Buchse)
• Standards: EN 50618 & IEC 62930, VDE 0295 / IEC 60228 Klasse 5, EN 60332-1-2 (Flammwidrigkeit), IEC 60754-1 (halogenfrei), EN 60811-403, EN 50396 8.1.3 (Ozonbeständigkeit Methode A & B), EN 50289-4-17 (Witterungs-/UV-Beständigkeit) (Kabel); IEC 62852:2014, IEC 62852:2014/AMD1:2020, EN 62852:2015/11:2020 (Stecker / Buchse)
• Länge: 3,0m Info: Nutzen Sie für Ihr PV-Projekt immer nur einen Hersteller von Steckkontakten. Lieferumfang: 2x PV4 Verlängerungskabel, schwarz

In • mm •
Länge: Breite: Höhe:

Zuliefer-Nr.: 02-32045

Zoll-Nr.: 85444290900
Herkunftsland: CN
